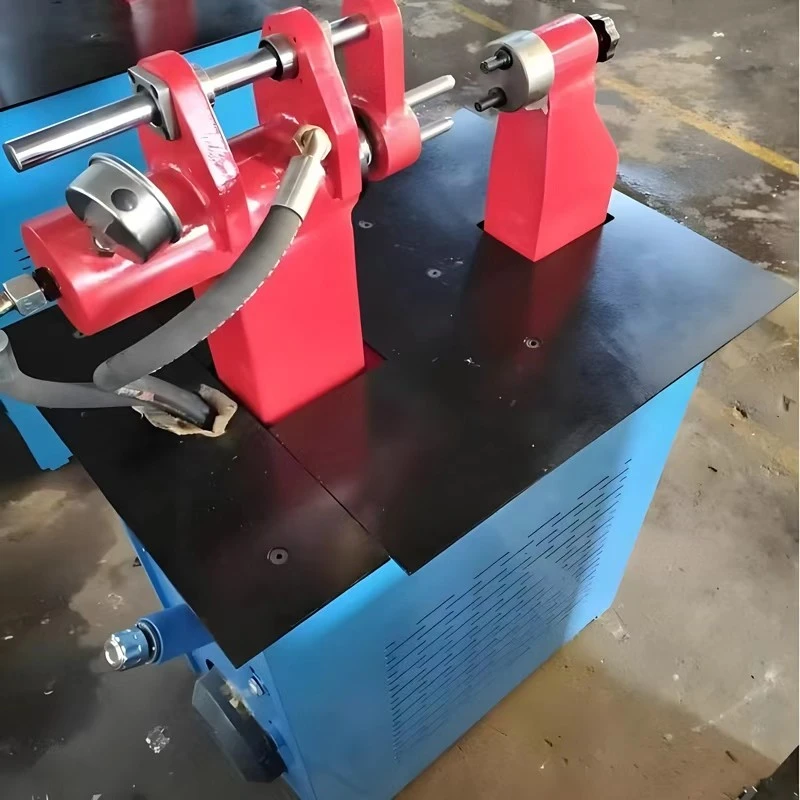

Tento elektrický-hydraulický nýtovací stroj na kopyta je speciálně navržen a vyroben pro nýtování třecích desek těžkých-nákladních bot. Vyznačuje se úsporou energie, vysokou účinností, snadnou obsluhou, nízkou hlučností a velkou cenovou výhodou. Je široce používán v závodech na výrobu automobilových dílů, opravnách automobilů a dalších příležitostech s podobnou technologií zpracování.
Hlavní pracovní proces je dosahován hydraulickou čerpací stanicí a pracovním válcem, které mohou splňovat různé požadavky úpravou tlaku. Přepouštěcí ventil zároveň plní funkci spolehlivé ochrany proti přetížení a zajišťuje, že celková konstrukce a motor nebudou poškozeny přetížením v hydraulickém systému. Princip činnosti (jak je znázorněno na schematickém diagramu) spočívá v tom, že výstup hydraulického oleje z olejového čerpadla poháněného motorem vstupuje do horní a dolní komory válce přes elektromagnetický reverzní ventil. Když je zpětný ventil v neutrální poloze, systém se odlehčí a hydraulický olej proudí zpět do olejové nádrže. Když reverzní ventil funguje, může dosáhnout levého a pravého posunutí pístnice při generování dostatečného tlaku.
Hlavní technické parametry
|
sériové číslo |
Název parametru |
jednotka |
parametr |
poznámka |
|
1 |
tonáž |
tón |
4 |
|
|
2 |
Systémový tlak |
MPa |
10 |
|
|
3 |
výkon motoru |
Kw |
1.5 |
|
|
4 |
olejové čerpadlo |
Zubové čerpadlo |
CB-E306 |
|
|
5 |
Objem palivové nádrže |
L |
15 |
|
|
6 |
Průtok olejového čerpadla |
ml/r |
6 |
|
|
7 |
Metoda palivové nádrže |
Postavený |
||
|
8 |
Střed nýtu je vysoký |
mm |
240 |
|
|
9 |
Rozpětí čelistí |
mm |
240 |
|
|
10 |
Výška stolu |
mm |
950 |
|
|
11 |
Strhující itinerář |
mm |
100 |
|
|
12 |
Zdvih svorek |
mm |
150 |
