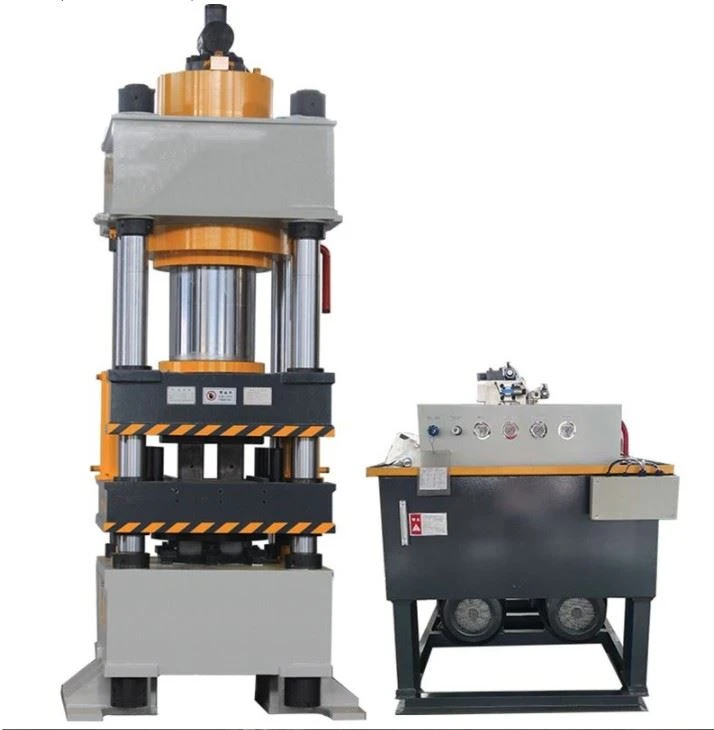

Hydraulický lis na tváření autodílů 1000T
Funkce:
Počítačem optimalizovaný návrh struktury, struktura čtyř sloupců je jednoduchá, ekonomická a praktická; konstrukce rámu má dobrou tuhost, vysokou přesnost a silnou schopnost proti excentrickému zatížení.
Hydraulické ovládání využívá základní systém kazetového typu, který je spolehlivý v provozu, má dlouhou životnost a malý hydraulický ráz, což snižuje spojovací potrubí a místa úniku.
Elektrický systém ovládaný PLC je kompaktní, citlivý, spolehlivý a flexibilní.
Existují tři provozní režimy: seřizování, jeden cyklus oběma rukama a nepřetržitá práce (s podavacím zařízením).
Prostřednictvím výběru ovládacího panelu lze realizovat nejen dva tvářecí procesy s pevným zdvihem a konstantním tlakem, ale také tři pracovní cykly procesu s podložkou, bez podložky a vyhazovače.
1. Trup má třípaprskovou a čtyřsloupovou konstrukci. Horní nosník a pracovní stůl jsou spojeny do pevného rámu skrz sloup, upevňovací matici a nastavovací matici. Přesnost rámu je upravena nastavovací maticí, která má dobrou pevnost, tuhost a zachování přesnosti.
2. Velké části, jako jsou horní nosníky, pracovní stoly a kluzné bloky, jsou ocelové svařované díly, optimalizované počítačem, a jejich pevnost, tuhost, struktura a odolnost proti deformaci splňují normy a požadavky na použití a mají dostatečné bezpečnostní faktory; používá se oxid uhličitý Chráněné svařování a ruční obloukové svařování, kvalita svařování splňuje požadavky a deformační napětí je eliminováno ošetřením vibracemi stárnutím.
3. Posuvný blok: ocelové plechy svařované části s krabicovou strukturou. Materiál vodicí objímky u čtyřpilového vodicího otvoru je nanomolekulární kompozitní materiál, který má dobrou trvanlivost a přesné uchování. Ve spodní rovině posuvníku je drážka ve tvaru písmene T pro instalaci formy.
4. Horní nosník: Ocelové plechy svařované části krabicové konstrukce s hlavním pracovním válcem oleje uvnitř a nádrží na olej naplněnou kapalinou.
5. Pracovní stůl: Ocelové svařované konstrukční části, které jsou spojeny s horním nosníkem a posuvným blokem a tvoří hlavní stroj sloupem.
6. Válec: Má pětiválcový design, je uspořádán v horním otvoru paprsku a je utěsněn dvojitými dovezenými těsnícími kroužky. Vodicí část je ošetřena svařovanou mědí, která je dobře utěsněna a má silnou odolnost proti opotřebení. Materiál těla válce je kovaná ocel č. 45 a kování je výkovky třídy 3 (GB/-1991), které prošly ultrazvukovou detekcí vad a tvrdost kalení a popouštění je kvalifikovaná.
7. Pod pracovním stolem je vyhazovací zařízení, které se používá hlavně pro procesy vyhazování a vracení materiálu a může být také použito pro proces tváření obráceně roztažených částí.
8. Sloupek: Materiál je kovaná ocel 45#, po kalení a popouštění je povrch pokoven tvrdým chromem, aby se zvýšila odolnost proti opotřebení a tvrdost je kvalifikovaná.
9. Materiál matice je 45# kovaná ocel, která odpovídá závitu na sloupku pro uzamčení těla.
10. Koncové zařízení: Cestovní spínač umístěný na pravé straně hlavního těla ovládá horní a dolní koncovou polohu. Nastavení horních a dolních koncových spínačů znamená nastavení polohy pohybu posuvníku nahoru a dolů.
Parametry produktu:
| Parametr | Jednotka | YH32-500T | YH32-630T | YH32-800T | YH32-1000T | YH32-1200T | YH32-1500T | YH32-1800T | YH32-2000T |
| Jmenovitý tlak | KN | 5000 | 6300 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 |
| Systémový tlak | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Efektivní itinerář | mm | 1000 | 1000 | 1200 | 1500 | 1500 | 1500 | 1800 | 2000 |
| Otevírací výška | mm | 1400 | 1500 | 1800 | 2000 | 2000 | 2500 | 2600 | 2800 |
| Velikost pracovního stolu | mm | 1600*1400 | 2000*1500 | 2200*1600 | 2800*2000 | 3000*2000 | 3000*2000 | 3200*2000 | 3500*2200 |
| Napájení | KW | 15*2 | 18.5*2 | 22*2 | 22*2 | 22*2 | 22*2 | 22*3 | 37*2 |
Oblast použití:
Třípaprskový a čtyřsloupový hydraulický lis je vhodný pro lisovací proces různých plastových materiálů, jako je lisování, ohýbání, lemování, roztahování, tváření, děrování, ohýbání tenkých desek atd. Může být také použit při kalibraci, lisování, lisování brusných kotoučů, lisování plastových výrobků a práškových produktů.
1. Auto díly; kryty karoserie, brzdové destičky, palivové nádrže, podvozek, skříně náprav, nárazníky.
2. Domácí spotřebiče: pračky, rýžovary, televize, chladničky, klimatizace a další součásti.
3. Kuchyňské náčiní: dřezy, hrnce a jiné nádoby.
Běžný problém:
Jste výrobce?
Ano, společnost má řadu vysoce přesných výrobních zařízení a inspekčních zařízení, kompletní výrobní tým a mnohaleté výrobní zkušenosti, které splňují vaše požadavky na objednávání.
Jak nainstalovat stroj?
Abychom zákazníkům poskytli celou škálu technické podpory, můžeme také vyslat techniky do zahraničí, aby našim zákazníkům instalovali a školili.
A co poprodejní servis?
Společnost poskytuje 24hodinový poprodejní servis, poštovní schránku poprodejního servisu: huntermachinery@gamil.com
